韓, '초미세 경쟁' 기선 제압…반도체패키징 기술 혁신

카이스트 연구팀, 기존 대비 휨 27% 감소, 강도 40% 증가

국내 연구진이 점점 격화되는 반도체 초미세 경쟁에서 기선을 제압할 수 있는 반도체 패키징 기술 혁신에 성공했다.

카이스트(KAIST)는 김성수 기계공학과 교수 연구팀이 미국 매사추세츠공대(MIT) 브라이언 워들 교수 연구팀과 함께 ‘반도체 패키지의 신뢰성 강화를 위한 접합 온도 제어 기반의 경화 공정’을 개발하는 데 성공했다고 2일 밝혔다.

반도체 패키징은 반도체 제조 후공정으로, 전공정에서 회로를 미세화하는 작업이 한계에 다다르면서 차세대 기술로 주목받고 있다. 여러 개의 반도체 칩을 하나로 이어주며 외부 환경으로부터 보호해주는 공정을 말한다. 또 반도체 패키지의 온도도 중요한데 반도체부품의 온도가 높아지면 반도체 수명이 급격이 줄어들고 작동하지 않기 때문이다.

반도체 패키지의 주된 재료인 EMC는 열을 가하면 화학반응이 일어나 단단해지는데 이 현상을 경화 반응(Curing reaction)이라고 한다. 경화 공정은 시간에 따른 온도 및 압력 변화를 반도체 패키지의 두께가 얇아짐에 따라 공정 후 재료간의 열수축 차이로 인한 뒤틀리는 휨(Warpage) 현상이 나타나게 된다. 이 문제를 해결하고자 연구팀은 EMC와 기판사이 접합 온도를 정확히 예측하고 휨현상을 제어할 수 있는 경화 공정을 개발했다.

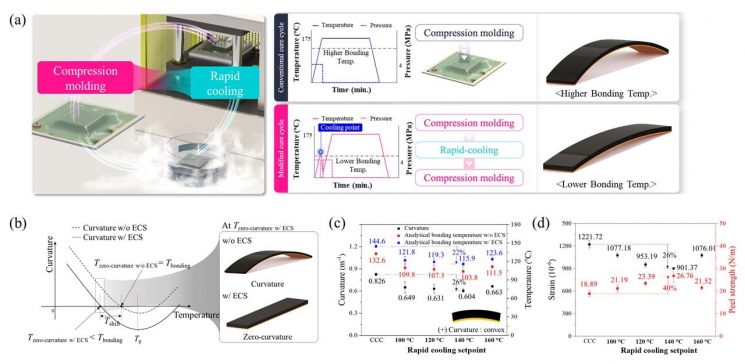

급랭과 재가열로 구성된 접합 온도 기반의 EMC 경화 공정 시스템. 그림출처=KAIST 제공

연구팀은 반도체 패키지의 접합 온도를 낮추기 이번 연구에서 두 재료의 접합이 일어나는 온도 직전에 급격히 온도를 낮춰주는 접합 온도 제어 기반의 EMC 경화 공정 기술을 개발했다. 열경화성 고분자인 EMC는 경화 공정 중 기판과 접합이 발생하는 온도 직전에 상온으로 급랭을 하게 되면 경화 반응을 억제해 접합 온도를 상온에 가깝게 유도할 수 있으며, 이후 재가열을 통해 EMC를 완전히 경화시킬 수 있다. 이 과정을 통해 패키지의 접합 온도와 사용 온도 차이를 줄여줌으로써 요소 간 열수축 차이에 의한 길이 변화 차이를 최소화해 휨을 줄일 수 있다. 이를 위해서는 두 재료 사이의 정확한 접합 온도를 분석하는 것이 중요하다. 연구팀은 경화 공정 중에 발생하는 EMC의 화학적 수축을 고려한 접합 온도를 구하는 식을 유도했으며, 변형율 측정 시스템을 활용해 이를 검증했다.

정확히 측정된 접합 온도 직전에서 급랭 과정을 도입한 새로운 경화 공정을 통해 기존 EMC 경화 공정 대비 반도체 패키지의 휨은 27% 감소했으며, EMC와 기판 경계면의 기계적 강도는 약 40% 상승했다. 또 급랭 과정을 포함하는 경화 공정을 거친 EMC의 기계적 물성은 기존 공정과 차이가 없음을 확인했다.

김 교수는 “접합 온도 제어 기반의 새로운 EMC 경화 공정은 경박단소화 되어가고 있는 반도체 패키지에서 지속적으로 대두되고 있는 휨 문제를 해결했다"면서 "반도체 패키지의 수율을 향상시킬 뿐만 아니라 내구성도 강화할 수 있을 기반 기술이 될 것”이라고 설명했다.

이번 연구는 국제 학술지인 ‘ACS applied materials&interfaces’에 지난 3월 1일 자로 게재됐다.
